トリプルジョイント

工法の特長

  • 気象条件(風、雨、気温等)の影響を受けにくく、安定した施工ができます。
  • 火気厳禁の場所でも安全に施工ができます。
  • 溶接継手に比較して施工時間の短縮が短いです。
  • 接続プレートを3分割し、軽量化を計っているので、取り扱いが容易です。
  • 接続ボルトの締め付けはトルクレンチを使用し、特殊な工具及び特殊な技能者を必要とせず、施工管理が容易です。
  • 接続プレートの杭本体からの突き出しが小さいので杭周面摩擦力への影響が少ない。

施工概要

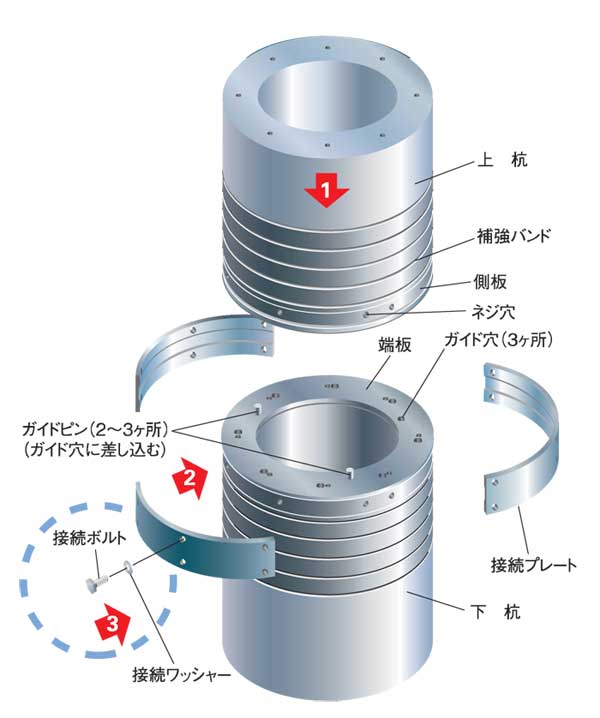

  • 本継手は、端部金具、接続プレート及び接続ボルトから構成されています。端部金具は、端板、側板及び補強バンドを一体化したものであり、端板の外周部は、下杭と上杭を突き合わせたとき、接続プレートで挟み込むことができるような特殊な形状をしています。側板にはネジ穴が設けられており、このネジ穴に接続プレートを介して接続ボルトを締め付けることにより、接続プレートを杭本体に固定するようになっています。接続プレートは三ツ割の構造で、内側には上下の杭を挟み込むための嵌合構があります。

施工手順
